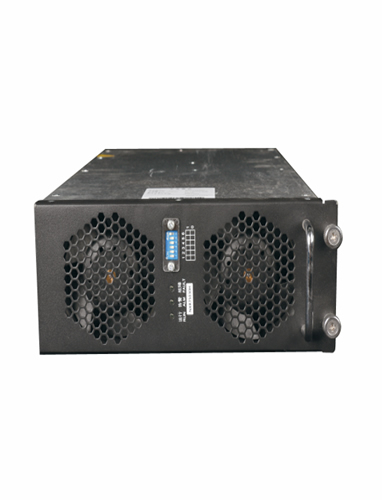

充电模块20KW高效96%增强E系列
  • 产品特点
  • 产品简介

    20KW高效96%增强E系列充电桩电源模块采用最新的电源技术和工艺,专门为新能源汽车充电桩而设计。具有有源功率因数校正、绿色环保超高效率、高功率密度、高可靠性、智能化控制和造型美观等特点;模块采用强迫风冷的散热方式,功率密度高,占用空间小;带有热插拔和电池反接保护功能,组屏简便。

    型号定义

    主要特点

    ◆ 超高效率:最高效率﹥96%,额定效率﹥95%;
    ◆ 超小体积:219.5mm*84mm*395mm(高*宽*深);
    ◆ 超高功率密度:功率密度高达45W/in3;
    ◆ 超宽输出电压范围:200VDC~750VDC;
    ◆ 超小输出电压纹波,纹波峰峰值≤2V;
    ◆ 超小待机功耗:待机功耗≤10W;
    ◆ 完善的保护及告警功能:输入过/欠压、输出过压、过流、过温保护,输出欠压告警;
    ◆ 采用LED显示,人机操作方便,可显示电压、电流、组别、协议、地址、手动或自动和故障信息;
    ◆ 支持CAN、485总线通讯功能和分组控制;
    ◆ 采用DSP数字化控制,支持电压电流调整功能;
    ◆ 具有遥控、遥信、遥测、遥调等“四遥”功能;
    ◆ 内置防电池电流反灌保护电路,支持热插拔;

    技术参数

    项目参数指标
    型号SS100020-ESS75028-ESS50040-E
    直流输出输出额定值1000V/20A750V/28A500V/40A
    输出额定功率20KW
    输出电压范围200~1000V200~750V200~500V
    输出电流范围0~22A0~33A0~50A
    输出过压保护1010±5V760±5V510±5V
    输出欠压告警190V±2V190V±2V190V±2V
    短路保护短路时采用短路回缩恒流输出,可自动恢复
    稳压精度≤±0.5%
    均流精度≤±3%
    开机过冲幅度≤±1%
    THD≤5%
    正常开机模式启动时间3s≤t≤8s
    效率最高效率﹥96%,额定效率﹥95%
    交流输入输入电压315VAC~485VAC
    输入频率45Hz~65Hz
    相数三相+保护地
    功率因数校正额定输出负载 PF≥0.99
    输入标准电流﹤40A
    输入欠压保护255V ±5V,回差≥15V
    输入过压保护490V ±5V,回差≥15V
    输入限功率输入电压Vin为315V ±5V~260V±5V,输出功率线性降额至50%
    通讯告警通讯接口CAN&485
    并机数量60个
    告警与状态通过CAN总线或485总线上报监控后台或者面板LED显示
    运行环境工作温度-30℃~65℃
    过温保护环境温度﹥70℃±4℃或﹤-40℃±4℃,模块关机保护
    储藏温度-40℃~85℃
    工作湿度≤95%,无冷凝
    大气压力79kpa~106kpa
    物理特性噪音﹤60dB
    冷却方式强迫冷风
    外形尺寸219.5mm*84mm*395mm(高*宽*深)
    模块净重﹤11kg
    MTBF120000小时(40℃)
